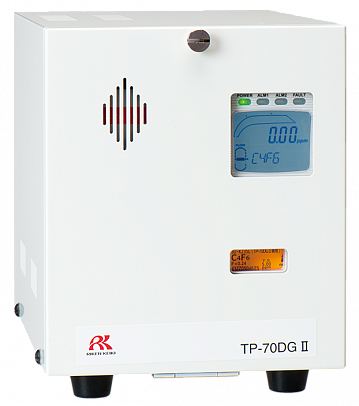

TP-70D
Тип прибора: | Переносной |
Тип газа: | Токсичный |
Тип датчика: | Электрохимический |
Тип отбора: | С насосом |
СКАЧАТЬ РУКОВОДСТВО
Описание и характеристики
TP-70D – переносной газоанализатор на базе стационарного газоанализатора GD-70D, предназначенный для измерения широкого спектра токсичных газов, используемых при производстве полупроводников, с питанием от сети АС 220В.ОСОБЕННОСТИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СПИСОК ИЗМЕРЯЕМЫХ ГАЗОВ
• Единая платформа (основной блок/датчик/насос) для всех типов датчиков
• Интеллектуальные датчики
• Большой ЖК-экран со шкалой
• Интерфейсы 4-20 мА, NT, PoE - на выбор
• Встроенный веб-сервер для удаленного мониторинга
• Функция самодиагностики
• Простота установки и обслуживания
• Широкий перечень измеряемых газов
• Номер в реестре 75196-19
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель | TP-70D | ||||
Измеряемый газ | Токсичные газы | ||||
Принцип измерений |
Электрохимический (ESU) |
Полупроводниковый (SGU) |
Пиролизный (SSU) |
Гальванический (OSU) |
Керамический (NGU) |
Диапазон измерений | Зависит от измеряемого газа | ||||
Пороги сигнализации | Зависит от измеряемого газа | ||||
Погрешность | ±5% показания или ±2%LEL | ||||
Время установления показаний | Т90 = 30 с | ||||
Метод отбора | Принудительный, 0,5 л/мин | ||||
Экран | ЖКД с цифровой индикацией концентрации, наименования газа, расхода, статуса соединения, статуса пиролизатора и неисправностей | ||||
Выход | 4-20 мА | ||||
Интерфейс | PoE (IEEE802.3af) | ||||
Макс.расстояние передачи сигнала | 1,25 км. (кабель CVVS 1,25 мм2) | ||||
Источник питания | DC 24В | ||||
Рабочая температура | 0°C - +40°C, влажность от 30% до 70% без конденсации | ||||
Габариты и вес | 70 x 120 x 150 мм, 0,9 кг. | ||||
Гарантия | 12 месяцев |
Газ | Химическая формула | Диапазон измерения |
Азотная кислота | HNO3 | 0 - 20 ppm |
Аммиак | NH3 | 0 - 75 ppm |
Арсин | AsH3 | 0 - 0,2 ppm |
Ацетилен | C2H2 | 0 - 2000 ppm |
Бром | Br2 | 0 - 1 ppm |
Водород | H2 | 0 - 2000 ppm |
Гексафторбутадиен | C4F6 | 0 - 5 ppm |
Дифторметан | CH2F2 | 0 - 10000 ppm |
Дифторэтан | С2Н2F2 | 0 - 5000 ppm |
Кислород | O2 | 0 - 25% |
Метан | CH4 | 0 - 2% |
Метанол | CH3OH | 0 - 1000 ppm |
Муравьиная кислота | HCOOH | 0 - 15 ppm |
Озон | O3 | 0 - 0,6 ppm |
Оксид азота | NO2 | 0 - 5 ppm |
Оксид серы | SO2 | 0 - 6 ppm |
Оксид углерода | CO | 0 - 75 ppm |
Октафторциклопентен | C5F8 | 0 - 15 ppm |
Пропанол | C3H7OH | 0 - 2000 ppm |
Сероводород | H2S | 0 - 1 ppm |
Силан | SiH4 | 0 - 15 ppm |
Синильная кислота | HCN | 0 - 30 ppm |
Тетрафторэтан | С2Н2F4 | 0 - 10000 ppm |
Уксусная кислота | CH3COOH | 0 - 30 ppm |
Фосфин | PH3 | 0 - 1 ppm |
Фтор | F2 | 0 - 3 ppm |
Фтороводород | HF | 0 - 9 ppm |
Хлор | Cl2 | 0 - 1,5 ppm |
Хлористый водород | HCl | 0 - 6 ppm |
