Описание и характеристики

Устройства индикации (индикаторы) предназначены для преобразования токового сигнала со стационарных датчиков в числовое значение концентрации и активации тревожных контактов при превышении установленного значения концентрации. Индикаторы устанавливаются в контроллер и с помощью электрического кабеля подключаются к стационарным газоанализаторам. Максимальное расстояние от индикатора до датчика (зависит от типа индикатора) ограничивается двумя километрами.

ОСОБЕННОСТИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ДОСТУПНЫЕ УСТРОЙСТВА ИНДИКАЦИИ

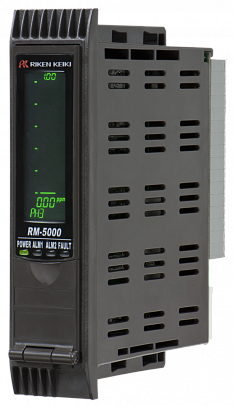

Устройства индикации серии 5000 отображают информацию о концентрации газа в двух форматах - аналоговом (шкала) и цифровом (текущее значение концентрации). В зависимости от уровня концентрации меняется и цвет шкалы, тем самым увеличивая осведомленность оператора.




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	GP-5001 NC-5001 NC-5001W	NP-5001	SP-5001	GH-5001	EC-5002	OX-5001	OX-5002	RM-5002	RM-5003
Измеряемый газ	Горючие газы	Горючие/инертные газы	Горючие/токсичные газы		Токсичные газы	Кислород		Горючие/токсичные газы/кислород
Принцип измерений	Термокаталитический Новый керамический	Термокондуктивный	Полупроводниковый каталитический	Полупроводниковый	Электрохимический	Гальванический		Выход 4-20мА
Используемый входной сигнал	Прямой сигнал с датчика				4-20 мА	Прямой сигнал с датчика	4-20 мА
Тип кабеля	CW-4C	CWS4C	CW-4C	CWS-3C	CWS-2C				CWS-3C
Макс.расстояние передачи сигнала	до 2 км					до 0,6  км	до 2 км	Зависит от датчика
Выход	4-20 мА
Тревожная сигнализация	Мигающий или горящий красный светодиод: ALM1 или ALM2
Сигнализация о неисправности	Мигающий оранжевый светодиод: FAULT
Источник питания	DC 24В
Потребляемая мощность	до 7 Вт				До 3 Вт	До 2 Вт	До 3 Вт	До 2 Вт	До 8 Вт
Рабочая температура	-10°C - +40°C, влажность до 90% без конденсации
Габариты и вес	29,6 х 120 х 92 мм, 100 гр.
Гарантия	12 месяцев

  ДОСТУПНЫЕ УСТРОЙСТВА ИНДИКАЦИИ

Модель	Измеряемые газы
GP-5001 NC-5001 NC-5001W	Горючие газы
NP-5001	Горючие/инертные газы
SP-5001 GH-5001	Горючие/токсичные газы
EC-5002	Токсичные газы
OX-5001 OX-5002	Кислород
RM-5002 RM-5003	Вход 4-20 мА
